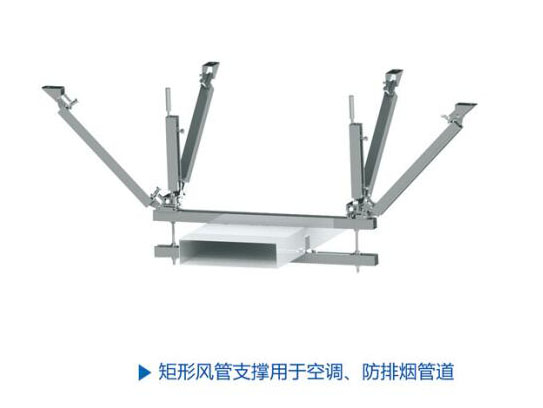

用于空調矩形風管或防排煙管道抗震支架

文章來源：抗震支架作者：抗震支架小編發布時間：2018-06-02 16:10:05 瀏覽次數：23121

[導讀]：自住房城鄉建設部發布《建筑機電工程抗震設計規范》(GB50981-2014)以來，全國各大中小城市已將建筑機電抗震規范作為強制驗收標準，廣大業主及建筑從業者對抗震支架的概念及作用也有所了解和解讀。

自住房城鄉建設部發布《建筑機電工程抗震設計規范》(GB50981-2014)以來，全國各大中小城市已將建筑機電抗震規范作為強制驗收標準，廣大業主及建筑從業者對抗震支架的概念及作用也有所了解和解讀。

矩形截面面積大于等于 0.38m2的通風空調風管；防排煙風道、為氣體滅火房間服務的空調系統管道及相應的吊裝設備；冷水機房、環控機房?jī)?nèi)的空調水管支吊架；管徑大于或者等于 DN65 的室內給水或消防管道、自動噴水滅火系統和氣體滅火系統管道；

內徑大于等于 60mm 的電氣配管及重力大于等于 150N/m 的電纜梯架、電纜槽盒、母線槽；重力大于 1.8kN 的吊裝空調機組、風機等設備等應設置抗震支架，進行抗震設防。采用抗震支架的設備及管線應滿足《建筑機電工程抗震設計規范》GB50981-2014中的相關要求。

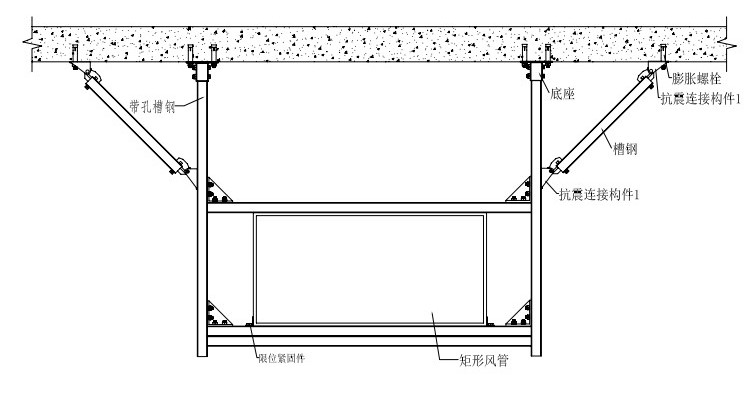

矩形風管側向抗震支架

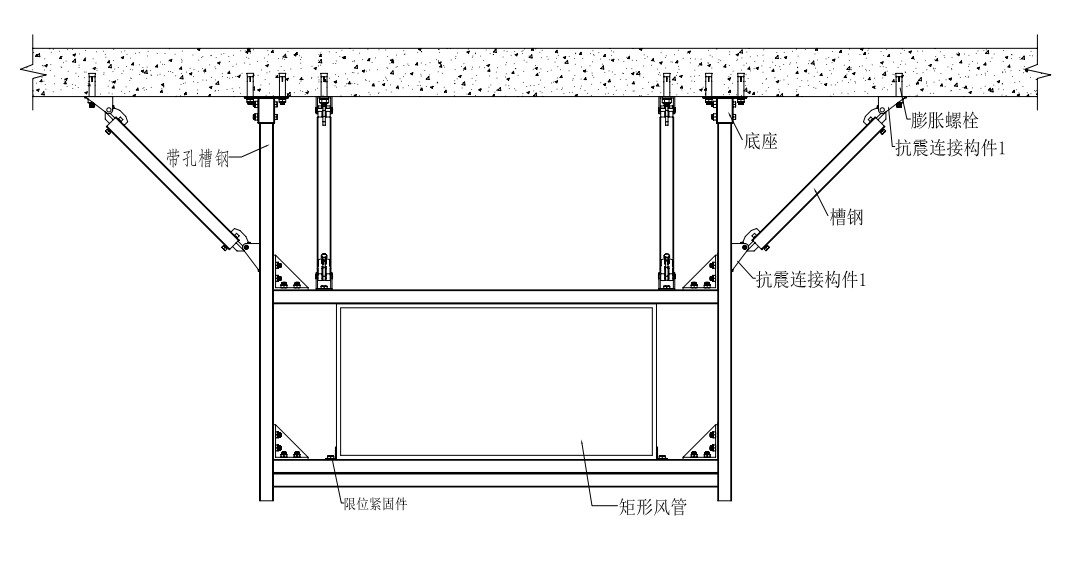

矩形風管側向、縱向抗震支架

抗震支架間距要求：

管道類別		抗震支架最大間距(米）
管道類別		側向	縱向
給水、熱水及消防管道	新建工程剛性連接金屬管道	12.0	24.0
給水、熱水及消防管道	新建工程柔性連接金屬管道；非金屬管道及復合管道	6.0	12.0
燃?xì)?、熱力管?	新建燃油、燃?xì)?、醫用氣體、真空管、壓縮空氣管、蒸汽管、高溫?zé)崴芗捌渌泻怏w管道	6.0	12.0
燃?xì)?、熱力管?	新建燃油、燃?xì)?、醫用氣體、真空管、壓縮空氣管、蒸汽管、高溫?zé)崴芗捌渌泻怏w管道	6.0	12.0
通風及排煙管道	新建工程普通剛性材質風管	9.0	18.0
通風及排煙管道	新建工程普通非金屬材質風管	4.5	9.0
電線套管及電纜梯架、	新建工程剛性材質電線套管、電纜梯架、電纜托盤和電纜槽盒	12.0	24.0
電纜托盤和電纜槽盒	新建工程非金屬材質電線套管.電纜梯架、電纜托盤和電纜槽盒	6.0	12.0

注：改建工程最大抗震加固間距為上表數值一半。

國家現行的主要規范、規程及相關行業標準：

1、《建筑機電工程抗震設計規范》GB50981-2014；

2、《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015；

3、《抗震支吊架安裝及驗收規程》CECS420:2015；

5、《鋼結構設計規范》GB50017-2003等；

設計范圍:

抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

給排水、消防、空調水等管道系統：

1、DN32mm及以上管徑的鍋爐房、空調機房、水泵房管路。

2、DN65mm及以上管徑的所有管路。

3、管道中安裝附件自身質量大于25kg時，需進行抗震設計。

空調、暖通、防排煙管路系統：

1、所有防排煙風道、事故通風風道及相關設備

2、矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.7m的風管。

燃?xì)猓?

1、內徑大于等于25mm的燃?xì)夤艿?

2、電力系統管道及電纜橋架系統：

3、內徑不小于60mm的電氣配管

4、150N/m及以上的電纜梯架、電纜槽盒、母線槽

設備：

重力大于1.8KN的空調機組、風機等設備采用吊裝時，需進行抗震設計

其他：

設在建筑物屋頂上的共用天線等
